Instalação do Altera Quartus II v.12.1.sp1 e ModelSim v.10.1b no Slackware64 v.13.37

Palavras-chave: Altera, Quartus II, FPGA, ModelSim, Slackware.

Nota: todos os  links para sites e ferramentas encontram-se no final do post.

Para instalar o Altera Quartus II v.12.1.sp1 e o ModelSim v.10.1b no Slackware 64 bits v.13.37, acesse seu perfil de administrador/root.

Há duas formas de instalar os softwares. A primeira é via internet, baixando e executando o script "altera_installer.external.sh" (21 MB) com algumas opções selecionadas para que a instalação ocorra de forma automática. Neste caso, deve-se estar conectado à internet durante todo o processo. Já a segunda é baixando o script e os pacotes Quartus II (4.2 GB) e ModelSim (902,5 MB) individualmente.

Neste tutorial irei efetuar o download dos pacotes. Optei pelo segundo método, pois se ocorrer algum erro na conexão, fica mais fácil retomar o download e a instalação não será prejudicada. Entretanto, no final apresento de forma sucinta a instalação via internet.

OBTENDO OS PACOTES

Vá ao site da Altera e clique em "Download Center". Faça o download do script clicando no quadrado azul escrito "Download Linux Version", Figura 1

Por questão de organização, salvei todos os pacotes em /opt.

Figura 1 - Download do script de instalação.

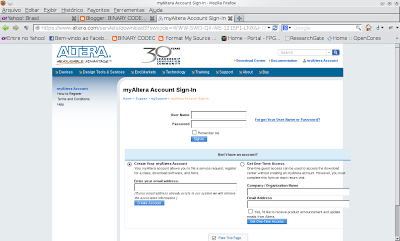

Cadastre-se ou faça login no site para iniciar o download, Figura 2.

Figura 2 - Login ou cadastro no site.
Volte ao "Download Center" e no campo "Download Individual Components", selecione "Quartus II Web Edition" (Step 1), "12.1 Service Pack 1" (Step 2) e clique em "Go" (Step 3), Figura 3.

Figura 3 - Selecionando Quartus II.

Selecione a versão Linux, Figura 4.

Figura 4 - Seleção do pacote.

Novamente vá ao "Download Center" e no campo "Download Individual Components", selecione "ModelSim-Altera Starter Edition" (Step 1), "10.1b for Quartus II v12.1 SP1" (Step 2) e clique em "Go" (Step 3), Figura 5.

Figura 5 - Selecionando ModelSim.

Selecione a versão Linux, Figura 6.

Figura 6 - Seleção do pacote.
INSTALAÇÃO  DO QUARTUS II

Ao concluir o download, abra o Konsole e digite:

# tar -xvzf 12.1sp1_243_quartus_free_linux.tar.gz
# tar -xvzf 12.1sp1_243_modelsim_ase_linux.tar.gz

Pode-se apagar os arquivos compactados ou salvá-los em backup. Com o comando abaixo iremos apagá-los.

# rm -f 12.1sp1_243_quartus_free_linux.tar.gz
# rm -f 12.1sp1_243_modelsim_ase_linux.tar.gz

Acesse o diretório /opt e execute o script de instalação.

# cd /opt
# ./altera_installer.external.sh

Após a descompactação do script aparecerá a janela "Altera Installer", Figura 7.

Figura 7 - Introdução.

Clique em "Next".

A Figura 8 mostra a licença de uso. Leia, clique em "I agree to the terms of the license agreement" e depois em "Next".

Figura 8 - Licença de uso.

A Figura 9 mostra a etapa "Installer Setup". Selecione "Specify the Installation Files Directory" e no campo "Installer Source Directory" clique em "Browse" para indicar o caminho /opt/12.1sp1_243_quartus_free_linux. Clique em "Next".

Figura 9 - Altera Installer.


O próximo passo, "Select Destination", indicará onde o software será instalado, Figura 10. No campo "Destination Directory" clique em "Browse" e indique o caminho /opt/altera/12.1. O diretório /altera/12.1 será criado ao clicar em "Next".

Figura 10 - Diretório de instalação.

Em "Select Products", selecione "Quartus II Web Edition (Free) (includes Nios II EDS)", "Quartus II software (64-bit)" e "Device Families", Figura 11. Clique em "Next".

Figura 11 - Selecionando produtos.

A Figura 12 mostra o "Summary" com todas as configurações efetuadas. Clique em "Next".

Figura 12 - Configurações efetuadas.

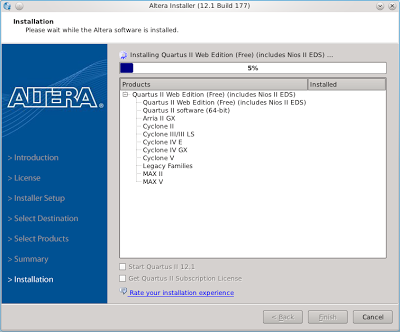

A Figura 13 mostra o item "Installation", onde observa-se o inicio da instalação.

Figura 13 - Instalação do Quartus II.

A Figura 14 mostra a mensagem de instalação efetuada com sucesso.

Figura 14 - Software instalado.

A Figura 15 mostra o "Quartus II TalkBack". Desmarque a opção "Enable sending TalkBack data to Altera" e clique em "Ok". Se for do seu interesse enviar informação para a Altera, deixe a opção acima selecionada.

Figura 15 - Quartus II TalkBack.

Clique em "Finish", Figura 16.

Figura 16 - Término da instalação.

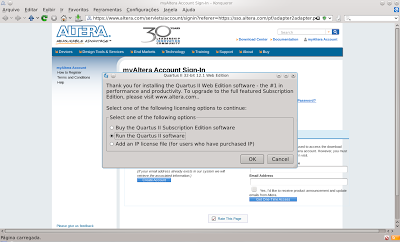

Ao clicar em "Finish" serão abertos a janela "Quartus II 32-bit 12.1 Web Edition" e o navegador na página "myAltera Account Sing-In". Na janela, selecione "Run the Quartus II software" e na página faça o login, Figura 17.

Figura 17 - Iniciando o Quartus II.

Após efetuar o login será apresentada a página "Self Service Licensing Center". Pode acontecer de não aparecer nenhum produto, mas isso não impedirá o software de funcionar. Apenas feche o navegador, Figura 18.

Figura 18 - Self Service Licensing Center.

A Figura 19 mostra o Quartus II em execução.

Figura 19 - Quartus II em execução.


Crie um atalho no menu do KDE como mostrado no post "Inserir Atalhos no Menu do KDE v.4.5.5".

O executável está localizado em /opt/altera/12.1/quartus/bin/quartus.

INSTALAÇÃO DO MODELSIM

Acesse o diretório descompactado do ModelSim e execute o script de instalação.

# cd /opt/12.1sp1_243_modelsim_ase_linux
# ./setup

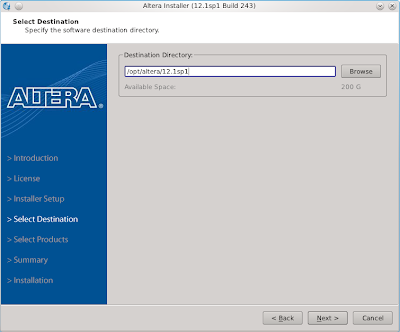

Ao executar  script será aberto a janela "Altera Installer" no item "Select Destination", Figura 20.

Para ficar organizado, fiz a instalação no diretório /opt/altera, criado anteriormente. Desta forma, o caminho ficou /opt/altera/12.1sp1. Clique em "Next".

Figura 20 - Diretório de instalação.

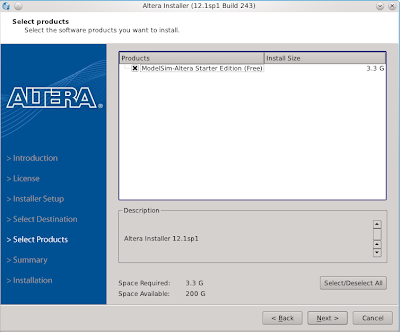

Em "Select Products", selecione "ModelSim-Altera Starter Edition (Free)" e clique em "Next", Figura 21.

Figura 21 - Selecionando produto.

A Figura 22 mostra o "Summary" com os dados selecionados para instalação. Clique em "Next" para iniciar a instalação.

Figura 22 - Configurações efetuadas.

A Figura 23 mostra o inicio do processo de instalação.

Figura 23 - Inicio da instalação.

Ao término da instalação, aparecerá uma mensagem perguntando se deseja remover os arquivos descompactados no diretório /opt. Clique em "Yes" e depois em "Finish", Figura 24.

Figura 24 - Término da instalação e remoção de arquivos desnecessários.

INTEGRANDO O MODELSIM AO QUARTUS II

Abra o Quartus II, clique no menu "Tools" e depois em "Options...".

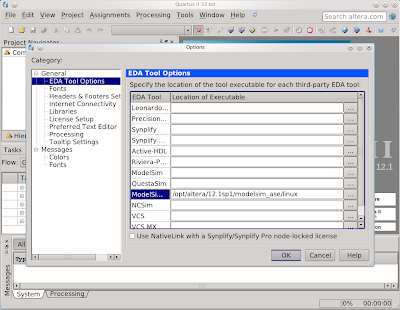

Na janela "Options", selecione "EDA Tool Options". No campo "ModelSim-Altera", clique em "...", Figura 25.

O caminho deve ser: /opt/altera/12.1sp1/modelsim_ase/linux

Figura 25 - Integrando o ModelSim ao Quartus II.

Clique em "Ok" para finalizar e fechar a janela.

Neste ponto o ModelSim já deve estar funcionando.

REMOVENDO ARQUIVOS E DIRETÓRIOS DESNECESSÁRIOS

No diretório /opt.

# rm -rf 12.1sp1_243_quartus_free_linux
# rm -rf bin

INSTALANDO AUTOMATICAMENTE VIA INTERNET

Se tivéssemos optado pela instalação automática via internet, bastaria clicar no quadrado azul escrito "Download Linux Version" e efetuar o login para iniciar o download, Figuras 1 e 2.

O comando para executar o script é:

# ./altera_installer.external.sh

Assim como na instalação por pacotes, ao executar o comando acima, o script apresentará a janela "Altera Installer", Figura 7. Apenas clique em "Next".

Semelhante a instalação anterior, será apresentado a licença de uso. Leia, clique em "I agree to the terms of the license agreement" e depois em "Next", Figura 8.

Na etapa "Installer Setup", selecionaremos "Download Installation Files from the Internet" e "No Proxy (recommended)", Figura 26. Clique em "Next".

Figura 26 - Instalação via internet.

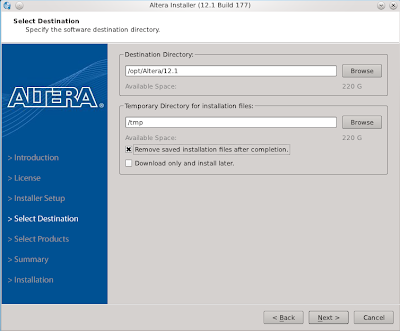

Em "Select Destination", indique em qual diretório o software será instalado. Assim, no campo "Destination Directory", clique em "Browse" e indique o caminho /opt/Altera/12.1. Já em "Temporary Directory for installation files:", indique /tmp. Marque a opção "Remove saved installation files after completion", Figura 27.

Figura 27 - Diretório de instalação.

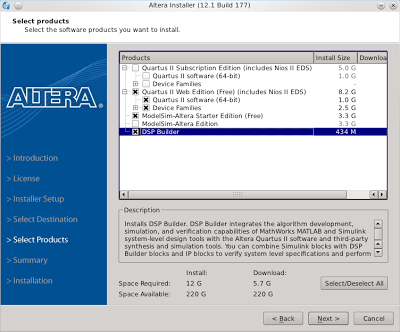

No item "Select Products", selecione "Quartus II Web Edition (Free) (includes Nios II EDS)", "Quartus II software (64-bit)", "Device Families", "ModelSim-Altera Starter Edition (Free)" e para aproveitar o "DSP Builder", Figura 28. Clique em "Next".

Figura 28 - Selecionando produtos.

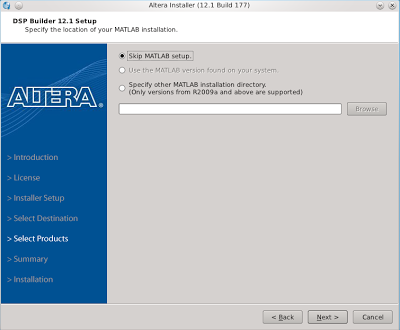

Ainda em "Select Products", marque a opção "Skip MATLAB Setup", Figura 29. Clique em "Next".

Figura 29 - Configurar MatLab.

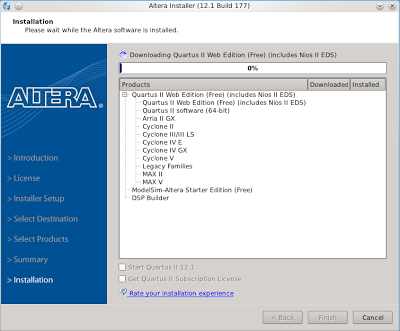

Na sequência, clique em "Next" para o item "Summary" e aguarde o download e instalação dos pacotes, Figura 30.

Figura 30 - Download e instalação dos pacotes.

Ao término, crie o atalho no menu do KDE e integre o ModelSim ao Quartus II.

MATERIAIS/LINKS RELACIONADOS

Altera - http://www.altera.com
